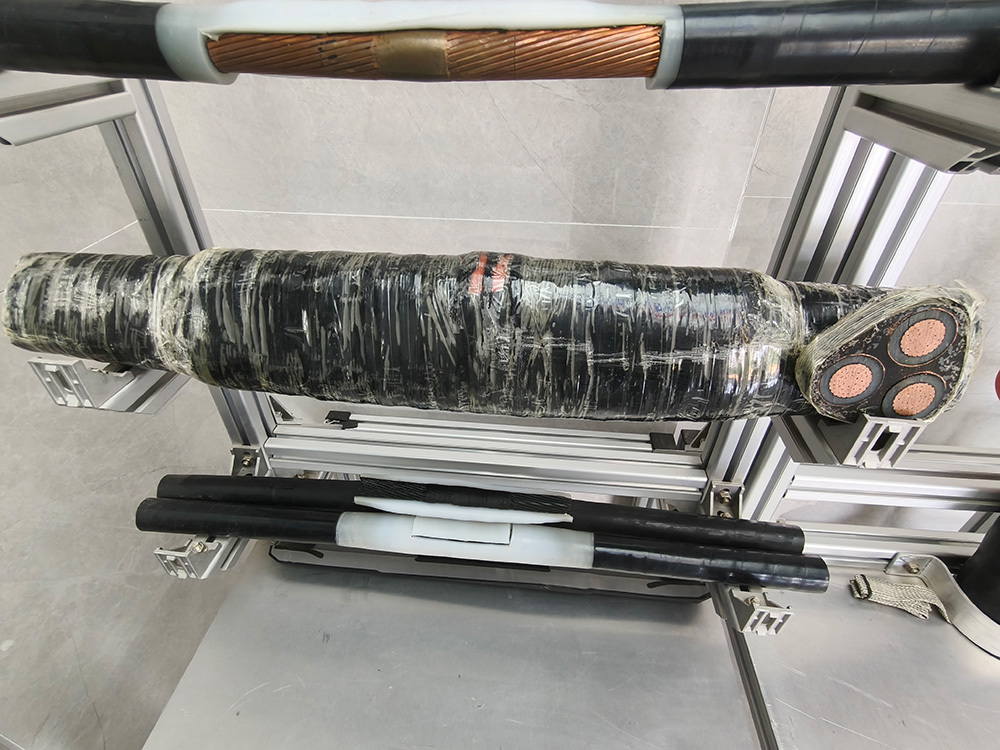

注胶型中间接头
型号：
- 商品名称： 注胶型中间接头
- 产品描述
-
产品型号说明
0.6/1kV 8.7/15kV 26/35kV 注胶型中间接头型号

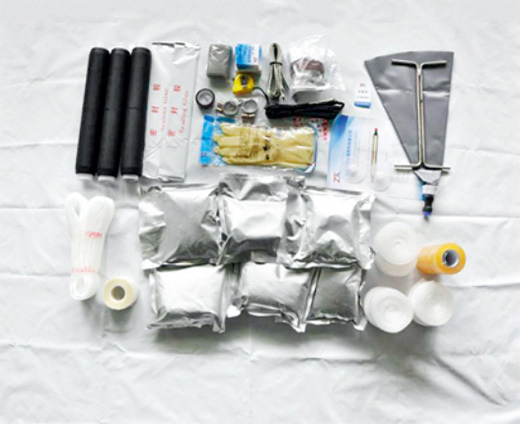

注胶式中间接头配套材料

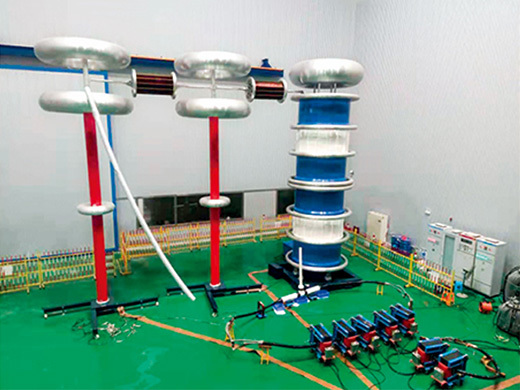

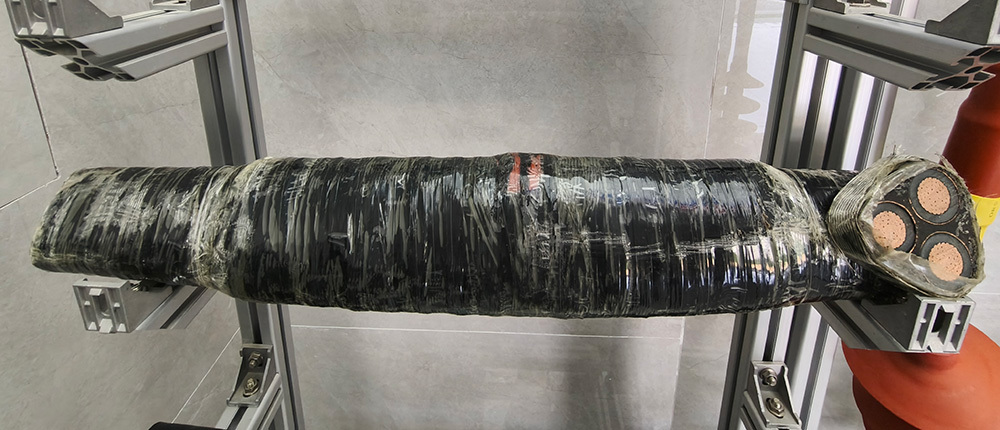

注胶式中间接头在试验中

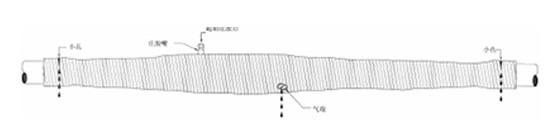

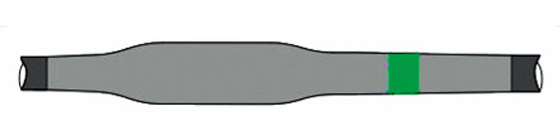

注胶式中间接头示意图
产品标准
- GB/T 12706.4-2020 额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电力电缆及附件第 4部分:额定电压 6kV(Um=7.2kV)到 3skV(Um=40.5kV)电力电缆附件试验要求。
- T/CEC 118-2016 额定电压 35kV(U=40.5kV)及以下冷缩缩电缆附件技术规范。
产品特点
- 原材料选用电力电缆附件专用优质液态硅橡胶，优异的电气性能、耐腐蚀性、耐老化性加上一定的裕度设计，使产品绝缘性能更加可靠，使用寿命更长;中间头主绝缘加厚且外屏蔽采用注胶结构，保证了优良的屏蔽性能与良好的质量稳定性。
- 密封胶采用优质树脂胶，在主绝缘恢复后，采用灌注法，注入接头及接头范围内电缆空隙内部，固化后优异的密封性能与机械性能及阻燃性能给接头提供了长期可靠的运行保障。
产品规格
注胶式中间头产品规格表
电缆分类
型号
名称
适用电缆面积(mm²)
10kV三芯电缆
ZZJ8.7/15kV-3/1
三芯冷缩中间接头
25-50
ZZJ8.7/15kV-3/2
70-120
ZZJ8.7/15kV-3/3
150-240
ZZJ8.7/15kV-3/4
300-400
ZZJ8.7/15kV-3/5
500-630
10kV单芯电缆
ZMJ15kV-1/1
单芯冷缩中间接头
25-50
ZMJ15kV-1/2
70-120
ZMJ15kV-1/3
150-240
ZMJ15kV-1/4
300-400
ZMJ15kV-1/5
500-630
35kV三芯电缆
ZMJ35kV-3/1
三芯冷缩中间接头
35-95
ZMJ35kV-3/2
120-185
ZMJ35kV-3/3
240-400
35kV单芯电缆
ZMJ35kV-1/1
单芯冷缩中间接头
35-95
ZMJ35kV-1/2
120-185
ZMJ35kV-1/3
240-400
主要技术参数
项目
试验电压值(kV)
技术参数
试验结果
恒压负荷循环试验(中间，在水中 30 周期)
22
在规定的试验电压下，导体加热至温度(95~100)℃，在水中共进行 30 次负荷循环
通过
冲击耐压试验
95
正负极性各冲击 10次，不闪络，不击穿
通过
交流耐压试验
22
22kV，15min不闪络，不击穿
通过
冲击耐压试验(室温)
95
正负极性各冲击 10次，不闪络，不击穿
通过
交流耐压试验，15min
22
不闪络，不击穿
通过
局部放电试验(室温)
15
15kV 放电量不大于 10pC(背景 1.9PC )
1.9pC
关键词：
注胶型中间接头
