35kV冷缩电缆附件

利用硅橡胶“弹性记忆”,采用先进的无痕扩张技术,将制造好的终端、接头橡胶件在弹性范围内预先撑开,套入塑料支撑，安装时只需抽去塑料支撑条。电缆附件橡胶件就会迅速收缩抱紧在电缆上，无需动火，安全可靠，方便快捷。

型号：

商品名称： 35kV冷缩电缆附件

类别：

冷缩电缆附件

电子邮件：

laicaieven@gmail.com jpxltiffany@gmail.com jpxlKevin@gmail.com

电话：

+86 17710715268 +86 13520785492 +86 13520789471

获取报价

产品型号说明

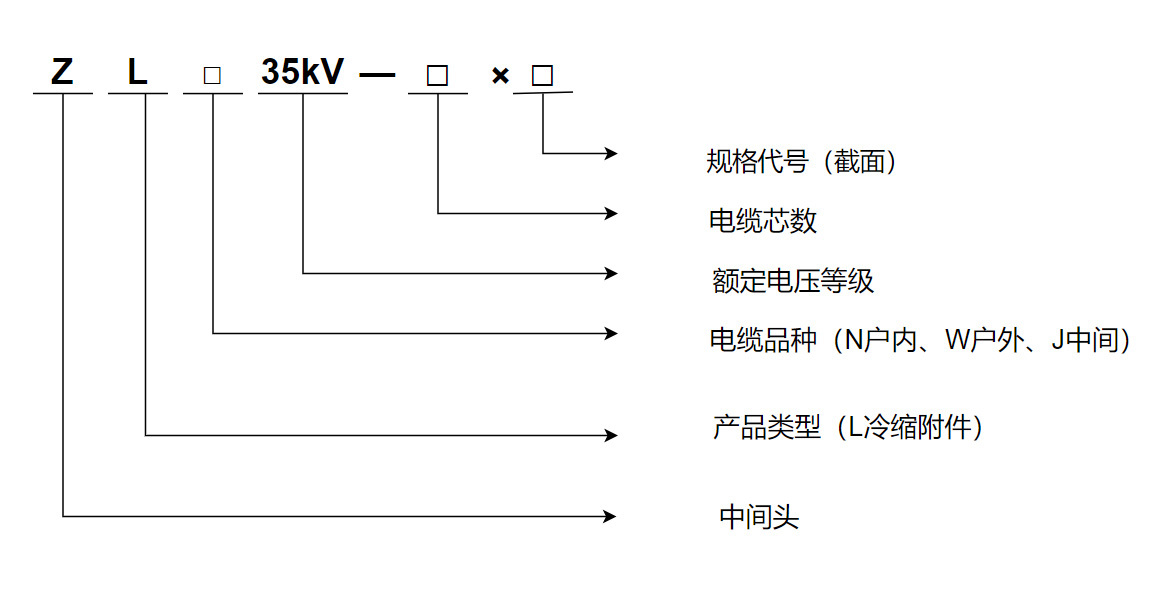

26/35kV冷缩终端头和中间头型号

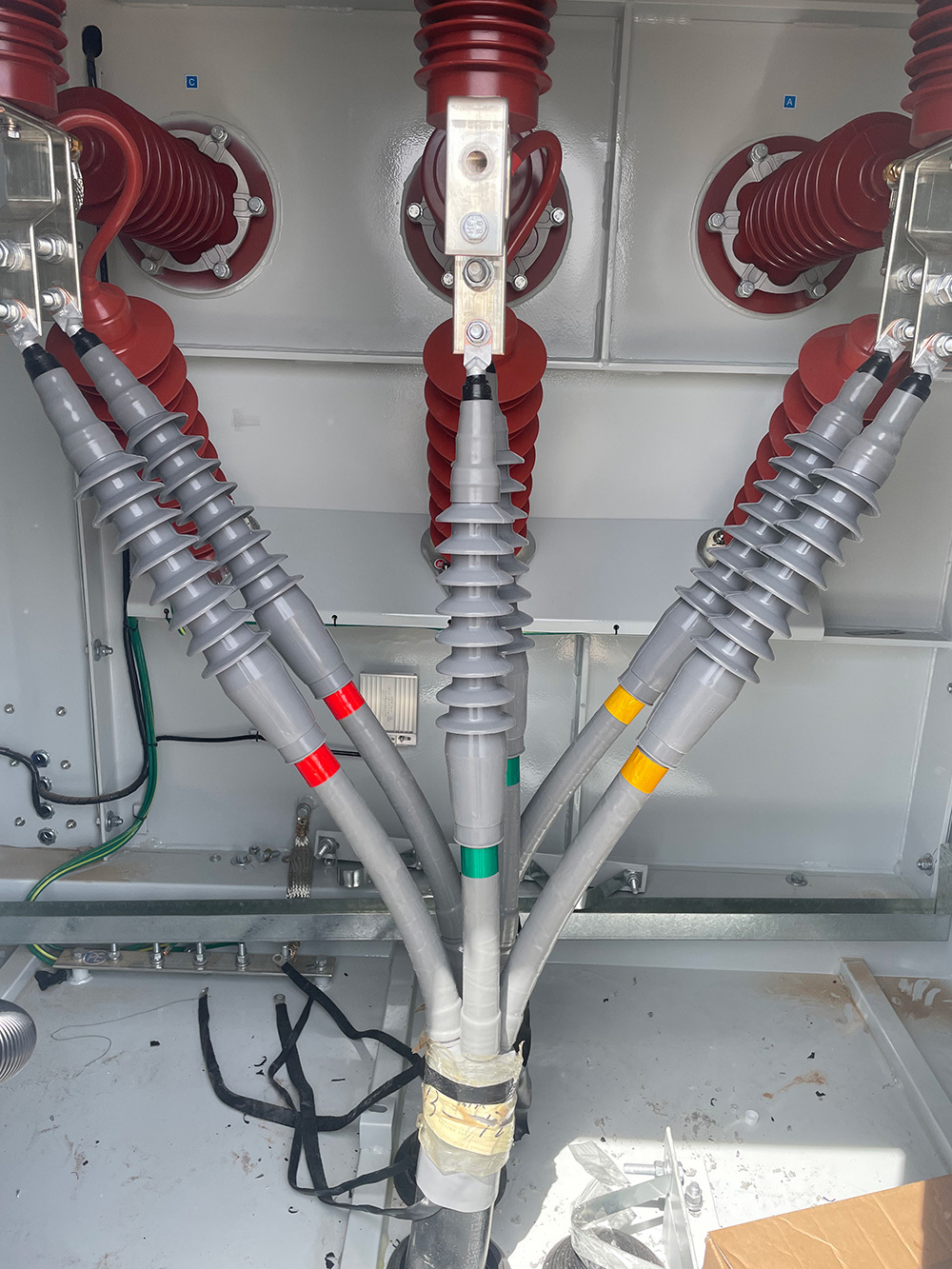

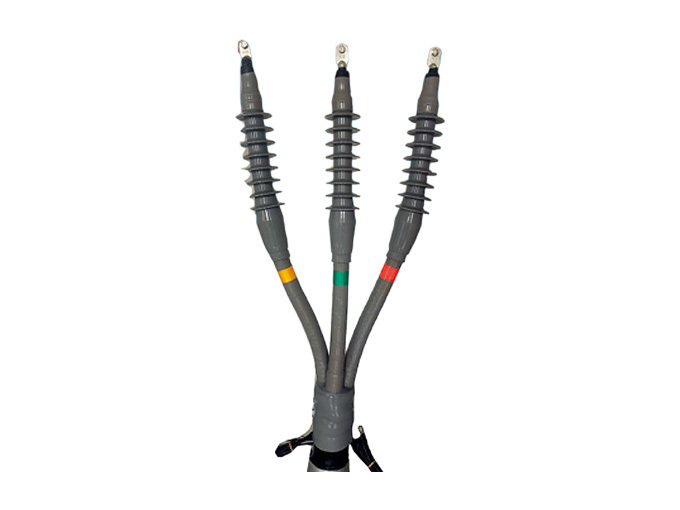

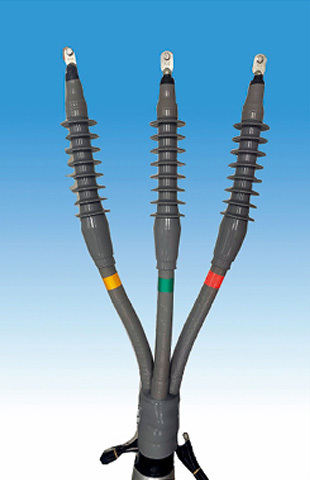

26/35kV三芯冷缩户内终端

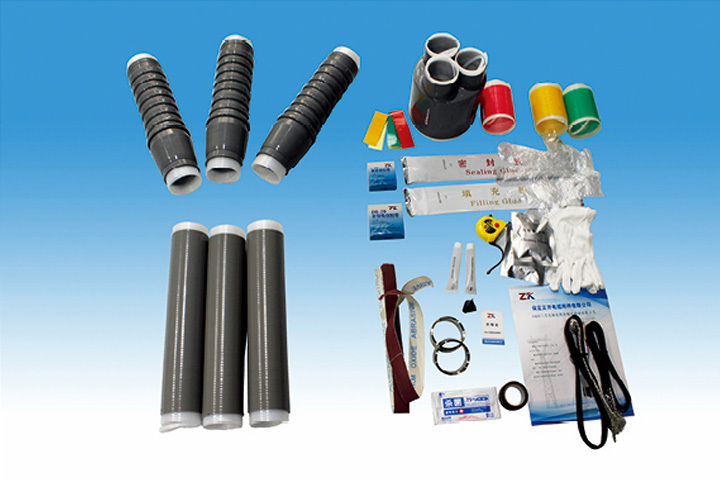

26/35kV三芯冷缩户内终端配套材料

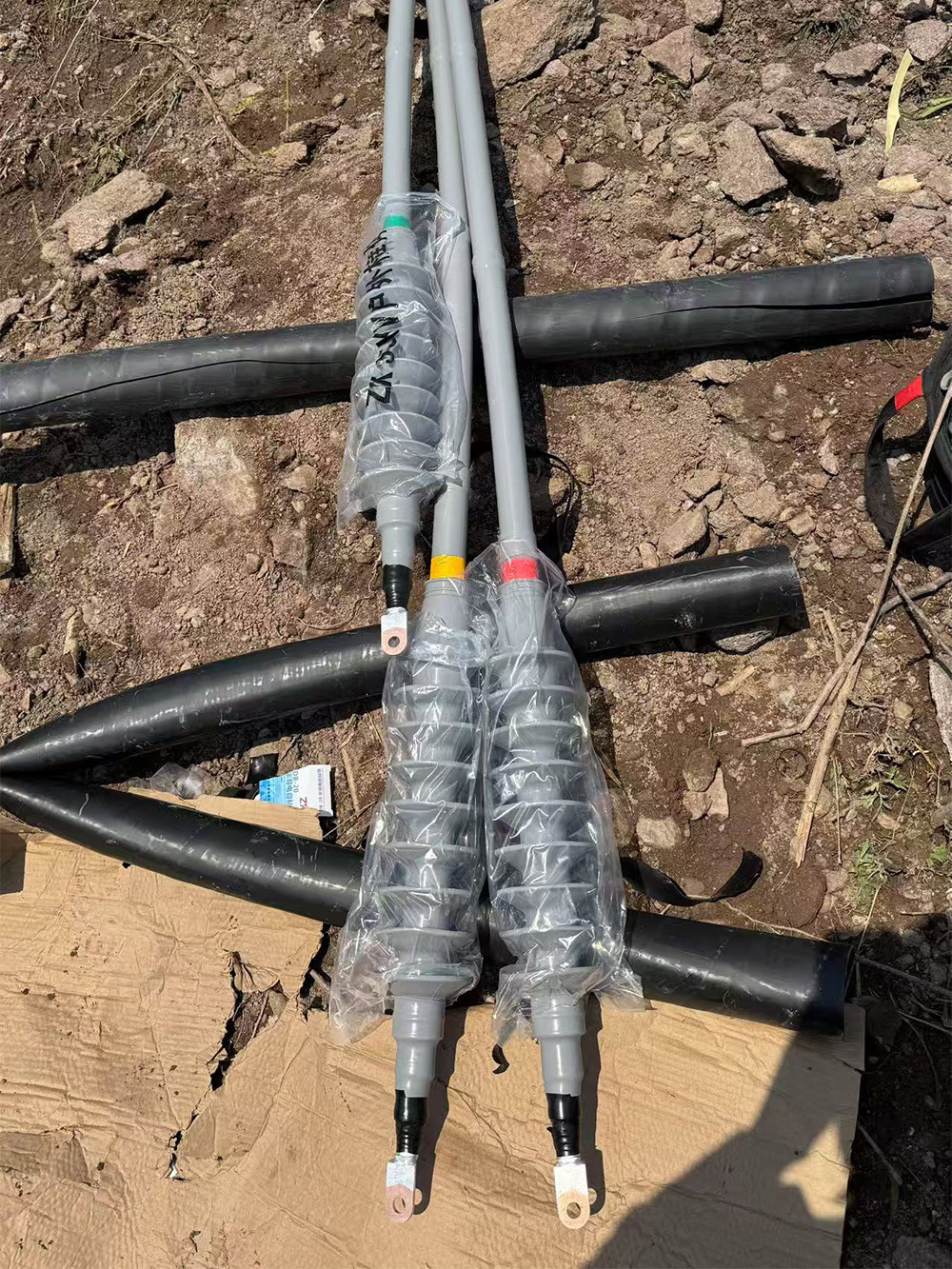

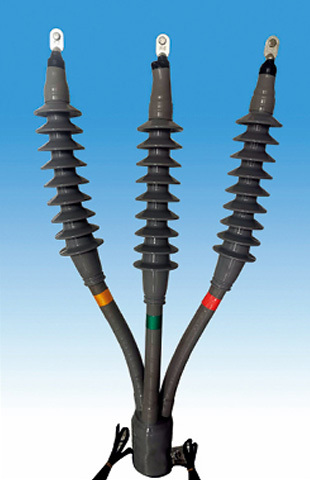

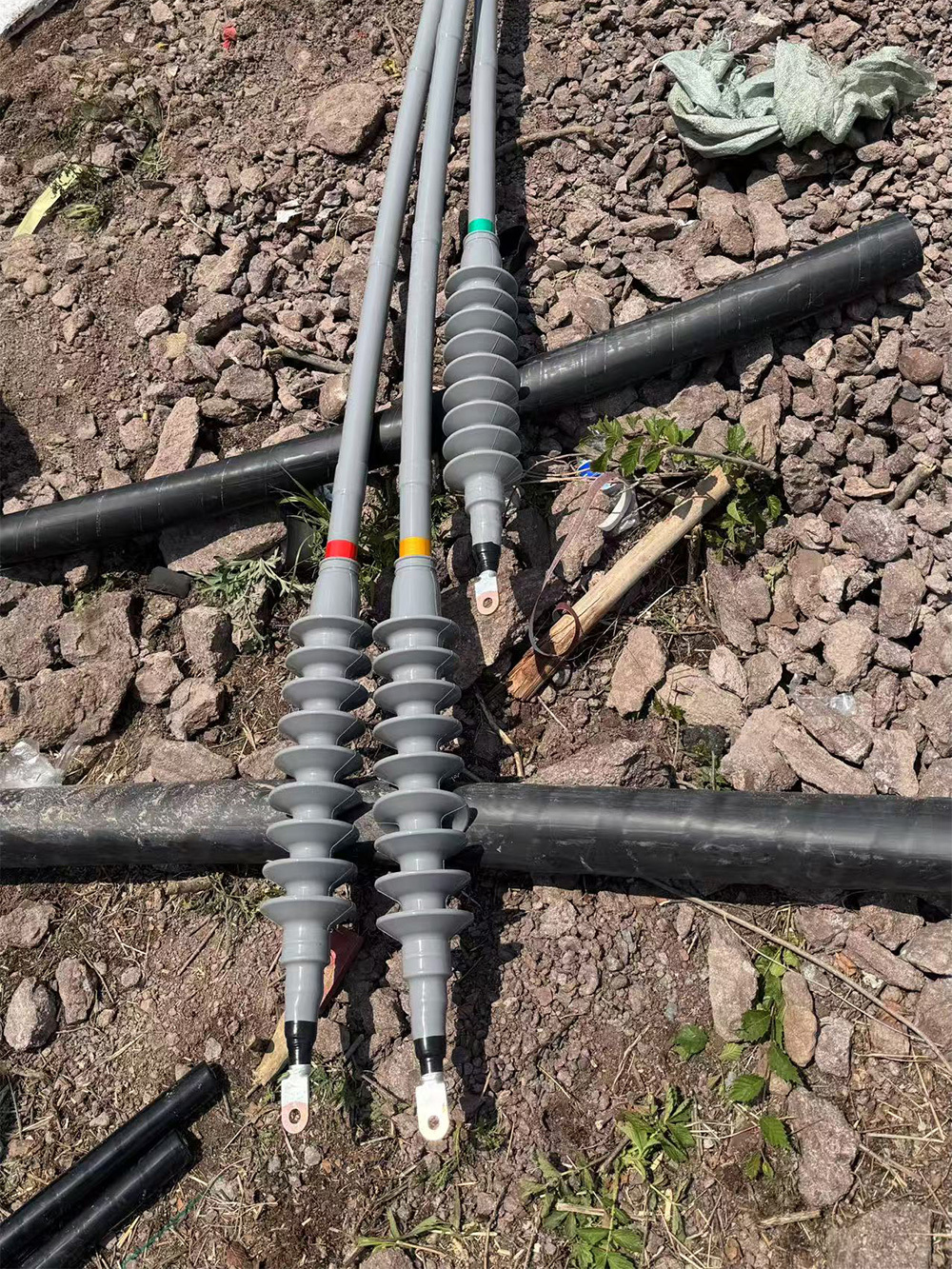

26/35kV三芯冷缩户外终端

26/35kV三芯冷缩户外终端配套材料

26/35kV三芯冷缩终端结构图

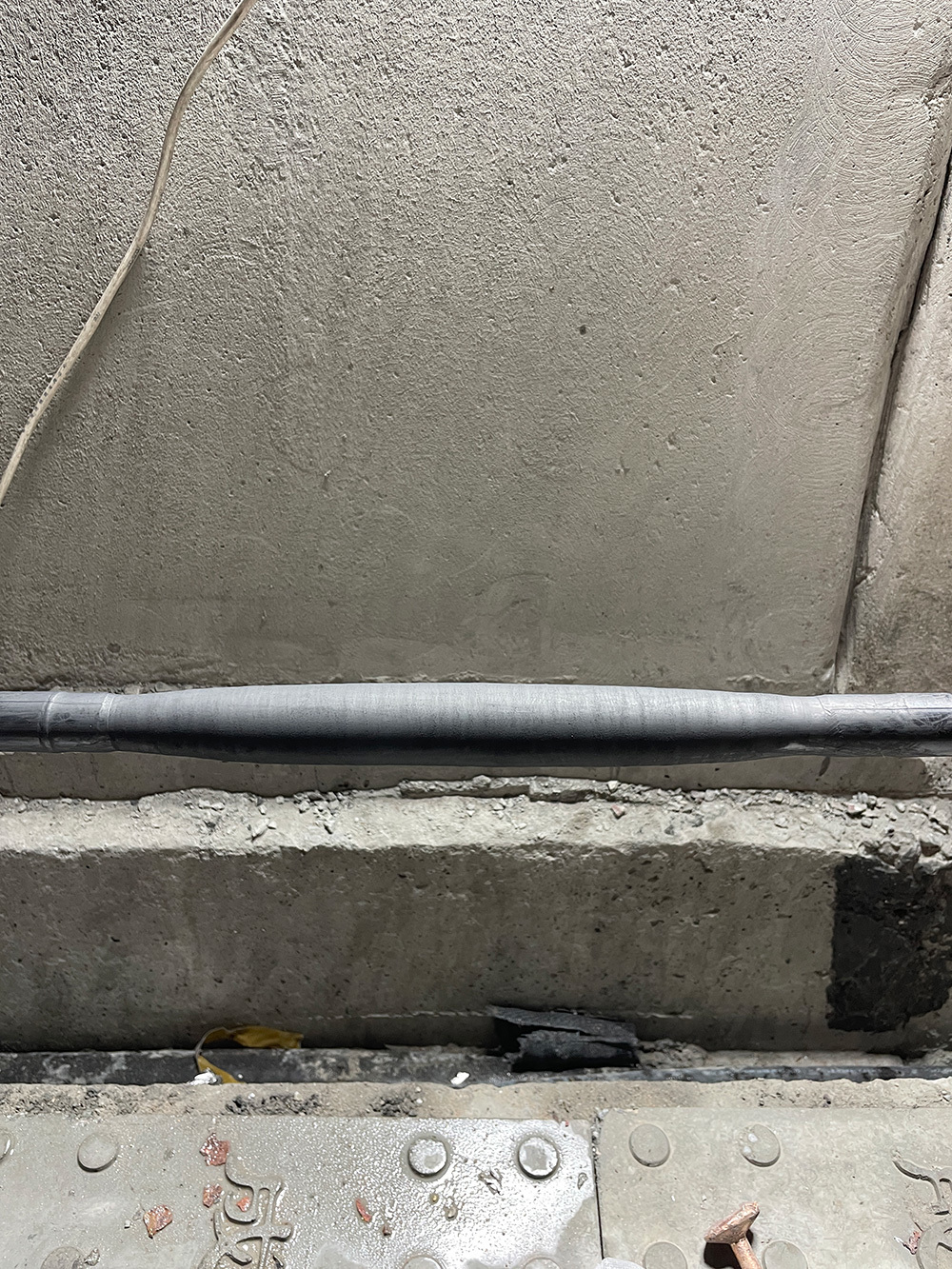

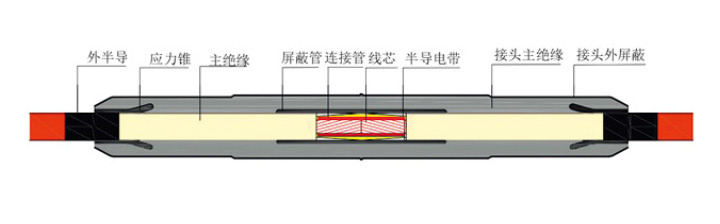

26/35kV三芯冷缩中间结构图

26/35kV三芯冷缩中间配套材料

产品标准

GB/T 12706.4-2020额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电力电缆及附件第 4部分:额定电压 6kV(Um=7.2kV)到 3skV(Um=40.5kV)电力电缆附件试验要求。
T/CEC 118-2016 额定电压 35KV(U=40.5KV)及以下冷缩缩电缆附件技术规范。

产品特点

冷缩技术

绝缘可靠

原材料选用附件专用优质液态硅橡胶，优异的电气性能、耐腐蚀性、耐老化性加上一定的裕度设计，使产品绝缘性能更加可靠，使用寿命更长。

技术特点

终端主体应力控制部件与主绝缘复合为一体，实现了无间隙对接，电场应力疏散采用几何应力锥结构的优化设计,能有效地降低场强和应力集中,且外绝缘爬距加大,加上硅胶材料的憎水性,使产品在高海拔地区、潮湿地区、寒冷地区及重污染地区使用更具优势。

中间头主绝缘加厚且外屏蔽采用注胶结构，保证了优良的屏蔽性能与良好的质量稳定性;安装工艺采用了三道防水密封(接头主体两端、内护套、外护套)，使防水性能更加可靠;我公司还研发了注胶防水型中间接头，防火型中间接头，防爆型中间接头，增加了产品的使用领域。

产品规格

26/35kV 冷缩电缆终端头和中间头产品规格表

电缆分类	型号	名称	适用电缆面积(mm²)
35kV 三芯电缆	ZLN35kV-3/1	三芯冷缩户内终端	35-95
	ZLN35kV-3/2		120-185
	ZLN35kV-3/3		240-400
35kV 三芯电缆	ZLW35kV-3/1	三芯冷缩户外终端	35-95
	ZLW35kV-3/2		120-185
	ZLW35kV-3/3		240-400
35kV 三芯电缆	ZLJ35kV-3/1	三芯冷缩中间接头	35-95
	ZLJ35kV-3/2		120-185
	ZLJ35kV-3/3		240-400
35kV 单芯电缆	ZLN15kV-1/1	单芯冷缩户内终端	35-95
	ZLN35kV-1/2		120-185
	ZLN35kV-1/3		240-400
35kV 单芯电缆	ZLW35kV-1/1	单芯冷缩户外终端	35-95
	ZLW35kV-1/2		120-185
	ZLW35kV-1/3		240-400
35kV 单芯电缆	ZLJ35kV-1/1	单芯冷缩中间接头	35-95
	ZLJ35kV-1/2		120-185
	ZLJ35kV-1/3		240-400

主要技术参数

项目	试验电压 (kV)	技术参数	试验结果
交流耐压试验	117	117kV，5 min不闪络，不击穿	通过
直流耐压试验	-104	-104kV，15min不闪络，不击穿	通过
交流耐压试验(淋雨)	104	104kV，1min 不闪络，不击穿	通过
局部放电试验(室温)	45	45kV 放电量不大于 10pC(背景 2.3PC)	2.3pC
冲击耐压试验(高温)	200	导体温度(95~100)℃下，正负极性各冲击10次，不闪络不击穿	通过
恒压负荷循环试验(在空气中 60(中间接头 30)周期)	65	在规定的试验电压下，导体加热至温度(95~100)℃，在空气中共进行 30(中间接头30次)负荷循环	通过
恒压负荷循环试验(中间，在水中 30 周期)	65	在规定的试验电压下，导体加热至温度(95~100)℃，在水中共进行 30 次负荷循环	通过
浸水试验	/	户外终端浸没至离水面高度 0.03+0.02m，导体加热至温度(95~100)℃，在水中共进行 10 次负荷循环	通过
局部放电试验(高温下)	45	在导体温度为(95~100)℃和室温下，放电量都不大于10pC(背景2.4PC)	2.4pC
局部放电试验(室温下)	45	15kV 下放电量不大于 10pC(背景 2.3PC)	2.3pC
冲击耐压试验	200	正负极性各冲击 10 次，不闪络，不击穿	通过
交流耐压试验	65	65kV，15min 不闪络，不击穿	通过
短路热稳定(导体)	50.5kA	升高到电缆导体的θsc下短路2次，无可见损伤。	通过
短路动稳定	178.6kA	在 ld 下短路一次，无可见损伤。	通过
冲击耐压试验(室温)	200	正负极性各冲击 10 次，不闪络，不击穿	通过
交流耐压试验，15min	65	不闪络，不击穿	通过
潮湿试验 300h(户内)	32.5	300h，不闪络，不击穿，无跳闸，无显著损伤	通过
盐雾试验 1000h(户外)	32.5	1000h，不闪络，不击穿，无跳闸，无显著损伤	通过
外观检查	（所有试样全部试验通过后）	无裂纹、无变形、无漏痕及电蚀、密封部位无贯穿性通道无任何绝缘材料渗漏	通过
