10kV冷缩电缆附件
型号：
- 商品名称： 10kV冷缩电缆附件
- 产品描述
-

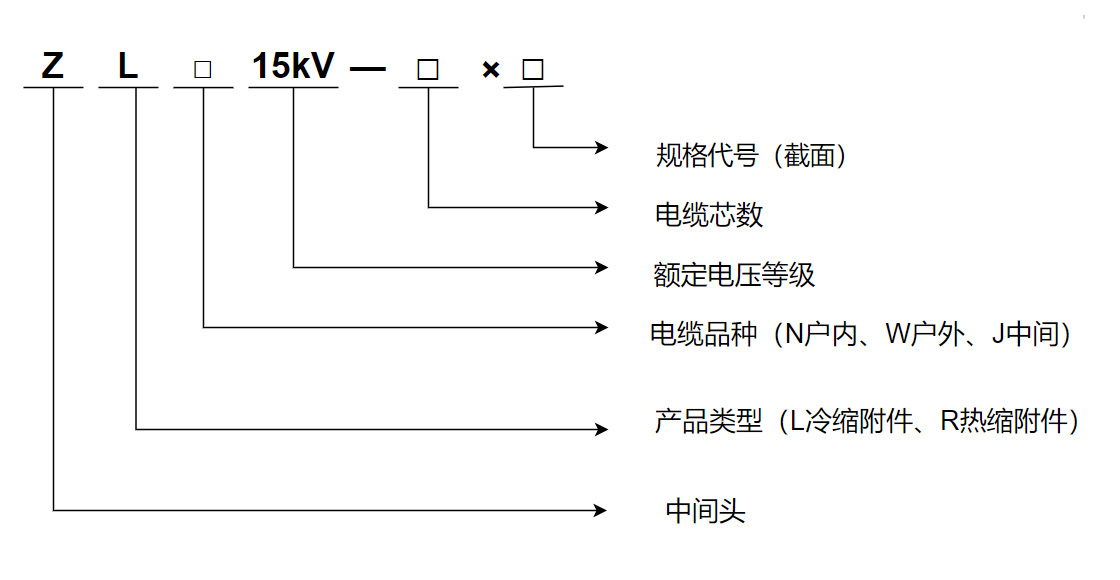

产品型号说明
8.7/15kV冷缩终端头和中间头型号

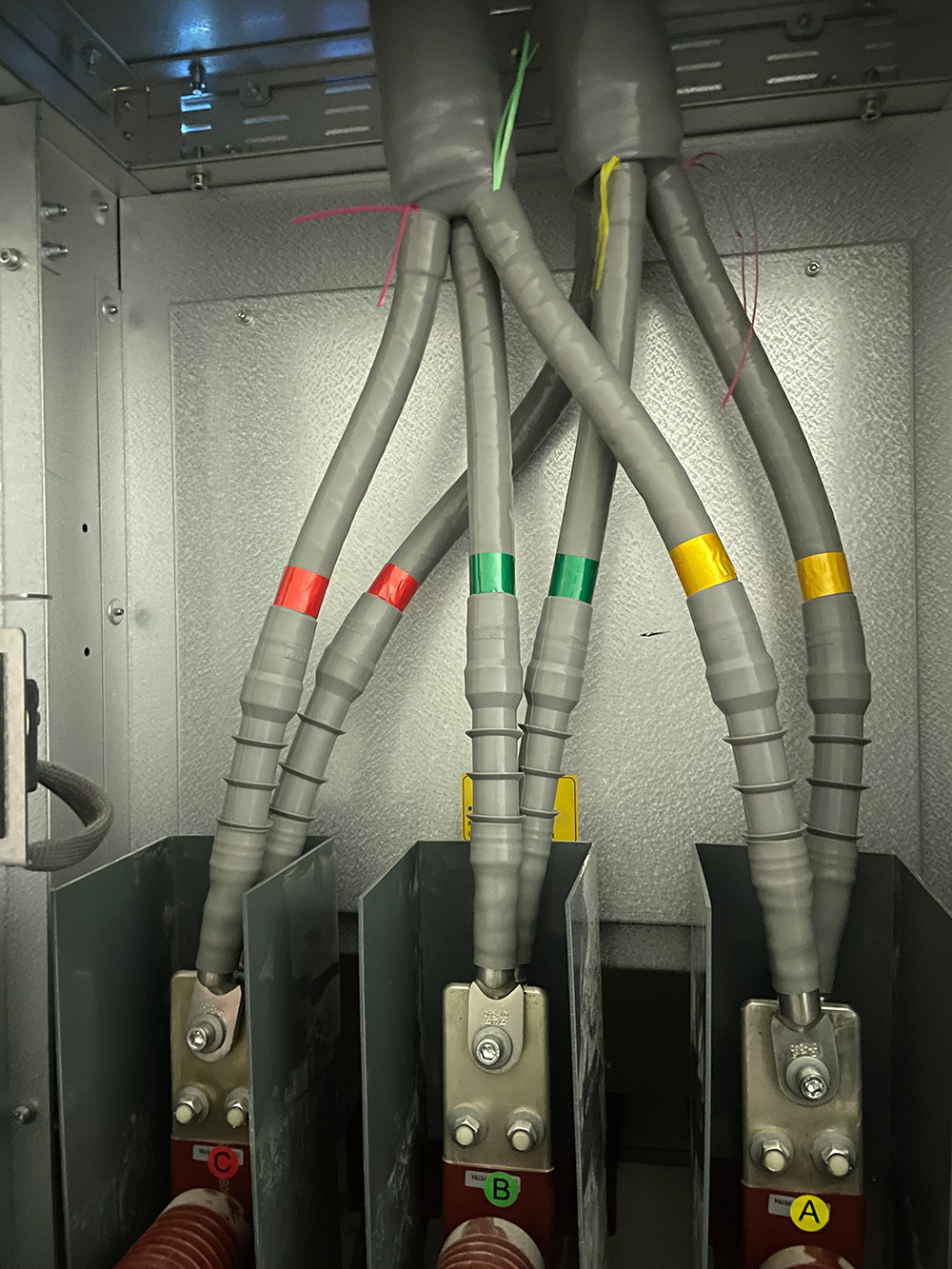

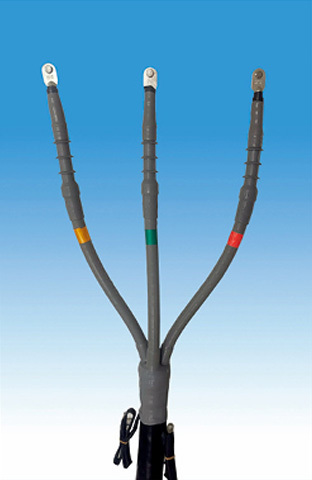

8.7/15kV冷缩户内终端

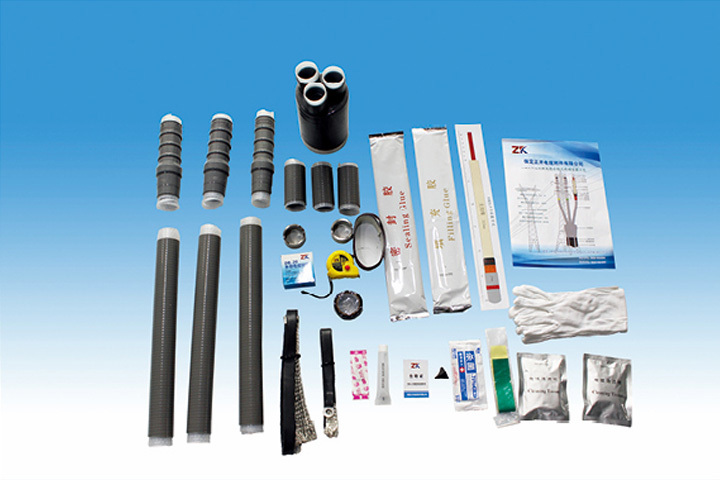

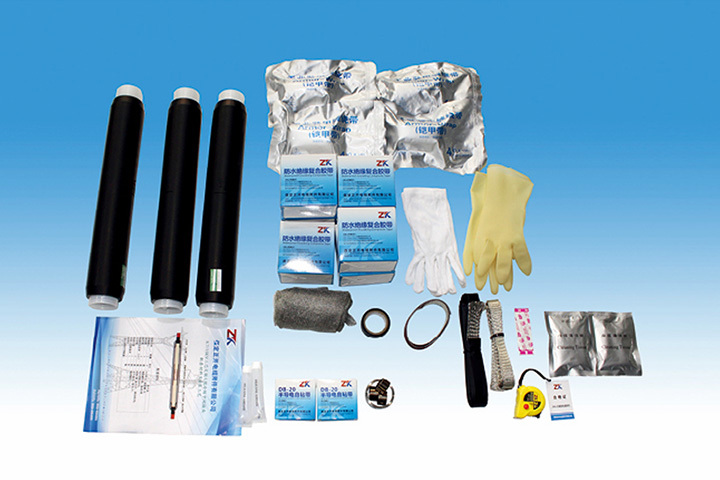

8.7/15kV冷缩户内终端配套材料

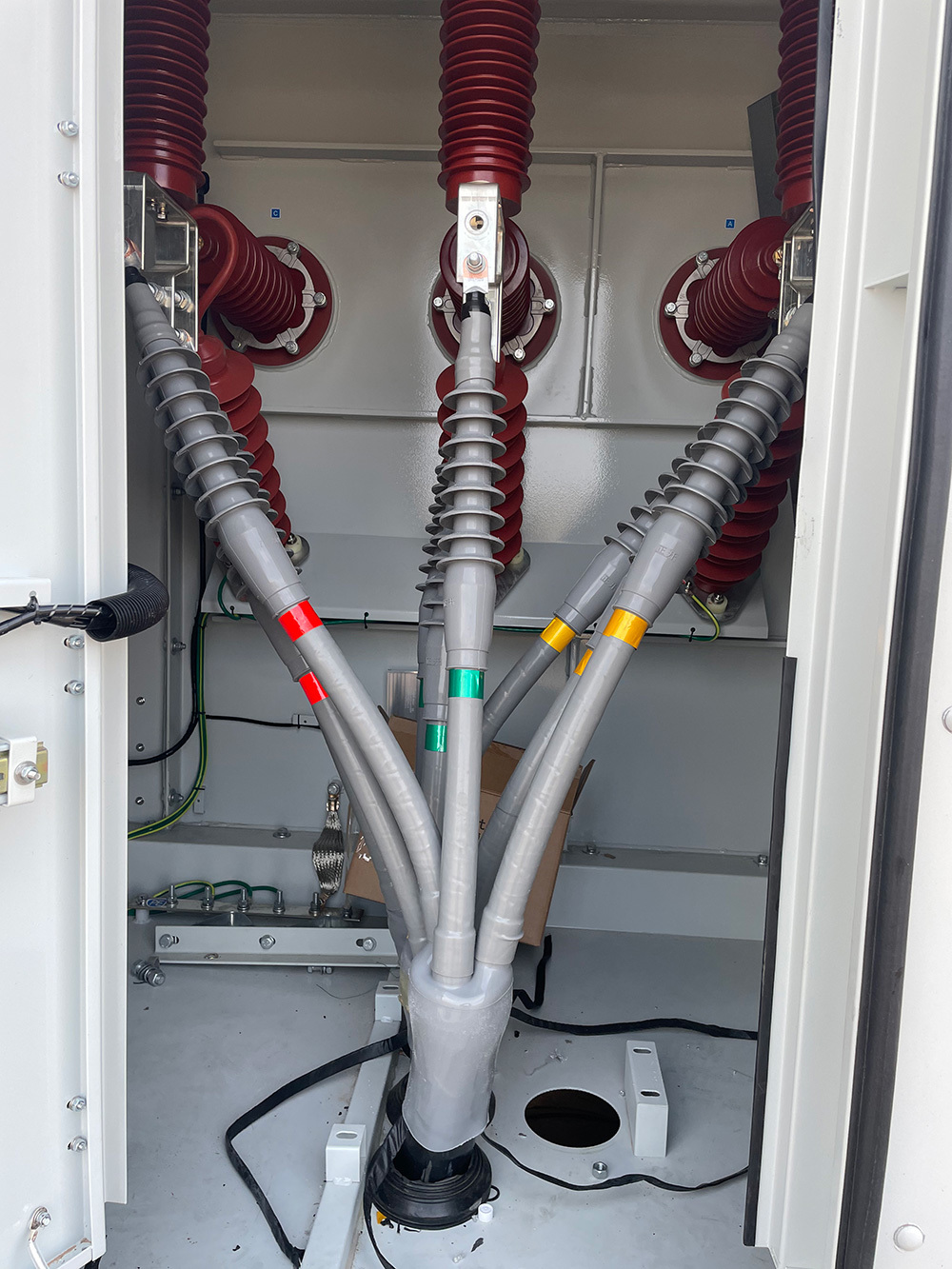

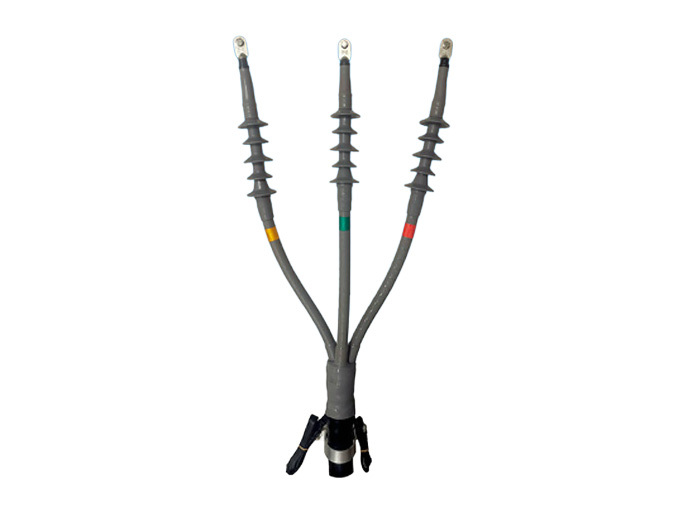

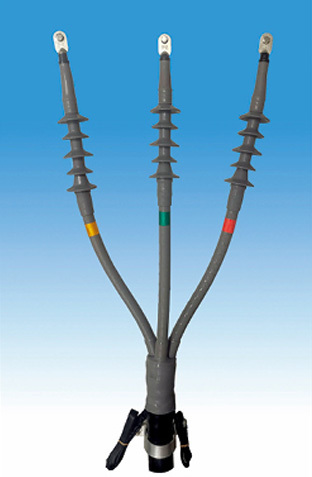

8.7/15kV冷缩户外终端

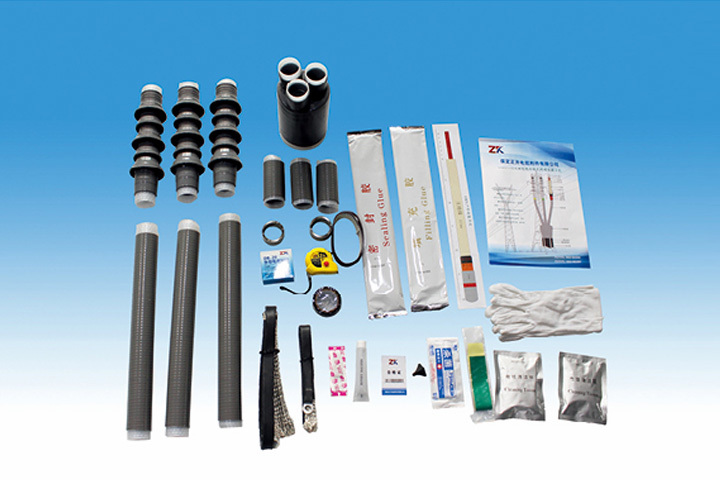

8.7/15kV冷缩户外终端配套材料

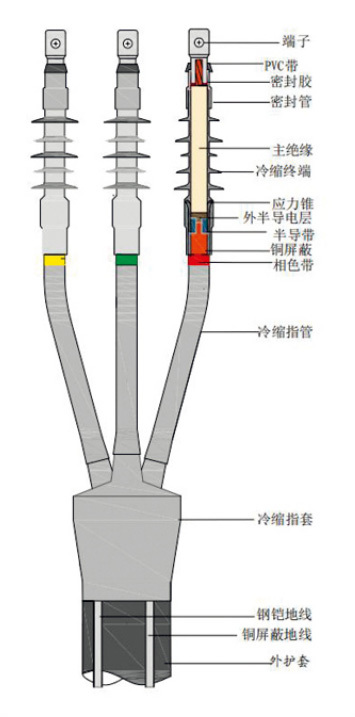

8.7/15kV冷缩终端结构图
8.7/15kV冷缩中间接头配套材料

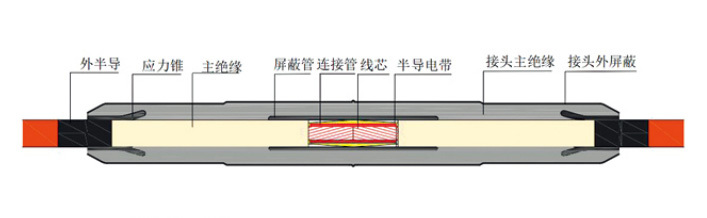

8.7/15kV冷缩中间结构图
产品标准
- GB/T 12706.4-2020额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电力电缆及附件第 4部分:额定电压 6kV(Um=7.2kV)到 3skV(Um=40.5kV)电力电缆附件试验要求。
- T/CEC 118-2016 额定电压 35kV(U=40.5kV)及以下冷缩缩电缆附件技术规范。
产品特点
冷缩技术
利用硅橡胶“弹性记忆”,采用先进的无痕扩张技术,将制造好的终端、接头橡胶件在弹性范围内预先撑开,套入塑料支撑，安装时只需抽去塑料支撑条。电缆附件橡胶件就会迅速收缩抱紧在电缆上，无需动火，安全可靠，方便快捷。
绝缘可靠
原材料选用电力电缆附件专用优质液态硅橡胶，优异的电气性能、耐腐蚀性、耐老化性加上一定的裕度设计，使产品绝缘性能更加可靠，使用寿命更长。
技术特点
终端主体应力控制部件与主绝缘复合为一体，实现了无间隙对接，电场应力疏散控制采用几何应力锥结构的优化设计，能有效地降低场强和应力集中，且外绝缘爬距加大，加上硅胶材料的憎水性，使产品在高海拔地区、潮湿地区、寒冷地区及重污染地区使用更具优势。
中间头主绝缘加厚且外屏蔽采用注胶结构，保证了优良的屏蔽性能与良好的质量稳定性;安装工艺采用了三道防水密封(接头主体两端、内护套、外护套)，使防水性能更加可靠;我公司还研发了注胶防水型中间接头，防火型中间接头，防爆型中间接头，增加了产品的使用领域。
产品规格
8.7/15kV冷缩电缆终端头和中间头产品规格表
电缆分类
型号
名称
适用电缆面积(mm²)
10kV
三芯电缆ZLN15kV-3/1
三芯冷缩户内终端
25-50
ZLN15kV-3/2
70-120
ZLN15kV-3/3
150-240
ZLN15kV-3/4
300-400
10kV
三芯电缆ZLW15kV-3/1
三芯冷缩户外终端
25-50
ZLW15kV-3/2
70-120
ZLW15kV-3/3
150-240
ZLW15kV-3/4
300-400
10kV
三芯电缆ZLJ15kV-3/1
三芯冷缩中间接头
25-50
ZLJ15kV-3/2
70-120
ZLJ15kV-3/3
150-240
ZLJ15kV-3/4
300-400
10kV
单芯电缆ZLN15kV-1/1
单芯冷缩户内终端
25-50
ZLN15kV-1/2
70-120
ZLN15kV-1/3
150-240
ZLN15kV-1/4
300-400
ZLN15kV-1/5
500-630
10kV
单芯电缆ZLW15kV-1/1
单芯冷缩户外终端
25-50
ZLW15kV-1/2
70-120
ZLW15kV-1/3
150-240
ZLW15kV-1/4
300-400
ZLW15kV-1/5
500-630
10kV
单芯电缆ZLJ15kV-1/1
单芯冷缩中间接头
25-50
ZLJ15kV-1/2
70-120
ZLJ15kV-1/3
150-240
ZLJ15kV-1/4
300-400
ZLJ15kV-1/5
500-630
主要技术参数
项目
试验电压值 (kV)
技术参数
试验结果
交流耐压试验
39
39kV，5min 不闪络，不击穿
通过
直流耐压试验
-35
-35kV，15min 不闪络，不击穿
通过
交流耐压试验(淋雨)
35
35kV，1min 不闪络，不击穿
通过
局部放电试验(室温)
15
15kV 放电量不大于 10pC(背景 2.1PC)
2.1pC
冲击耐压试验(高温)
95
导体温度(95~100)℃下，正负极性各冲击 10次，不闪络不击穿
通过
恒压负荷循环试验(在空气中 60(中间接头 30)周期)
22
在规定的试验电压下，导体加热至温度(95~100)℃，在空气中共进行 30(中间接头 30 次)负荷循环
通过
恒压负荷循环试验(中间，在水中 30 周期)
22
在规定的试验电压下，导体加热至温度(95~100)℃，在水中共进行 30 次负荷循环
通过
浸水试验
/
户外终端浸没至离水面高度 0.03+0.02m，导体加热至温度(95~100)℃，在水中共进行10次负荷循环
通过
局部放电试验(高温下)
15
在导体温度为(95~100)℃和室温下，放电量都不大于10pC(背景2.0PC)
2.0pC
局部放电试验(室温下)
15
15kV 下放电量不大于 10pC( 背景 2.2PC)
2.2pC
冲击耐压试验
95
正负极性各冲击 10次，不闪络，不击穿
通过
交流耐压试验
22
22kV，15min 不闪络，不击穿
通过
短路热稳定(导体)
50.5kA
升高到电缆导体的0sc下短路2次，无可见损伤
通过
短路动稳定
178.6kA
在 ld 下短路一次，无可见损伤
通过
冲击耐压试验(室温)
95
正负极性各冲击 10 次，不闪络，不击穿
通过
交流耐压试验，15min
22
不闪络，不击穿
通过
潮湿试验 300h(户内)
11
300h，不闪络，不击穿，无跳闸，无显著损伤
通过
盐雾试验 1000h(户外)
11
1000h，不闪络，不击穿，无跳闸，无显著损伤
通过
外观检查
（所有试样全部试验通过后）
无裂纹、无变形、无漏痕及电蚀、密封部位无贯穿性通道无任何绝缘材料渗漏
通过
