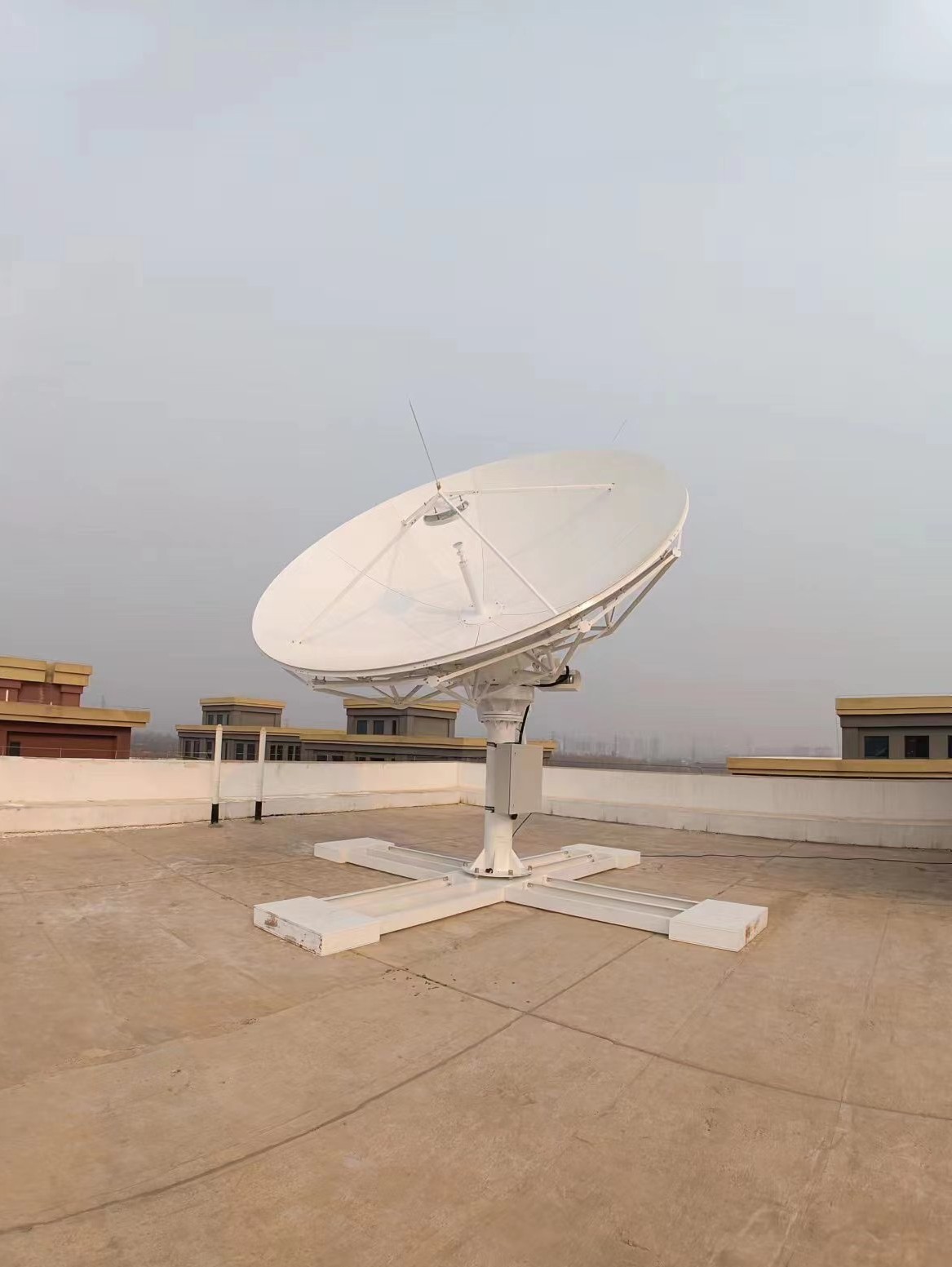

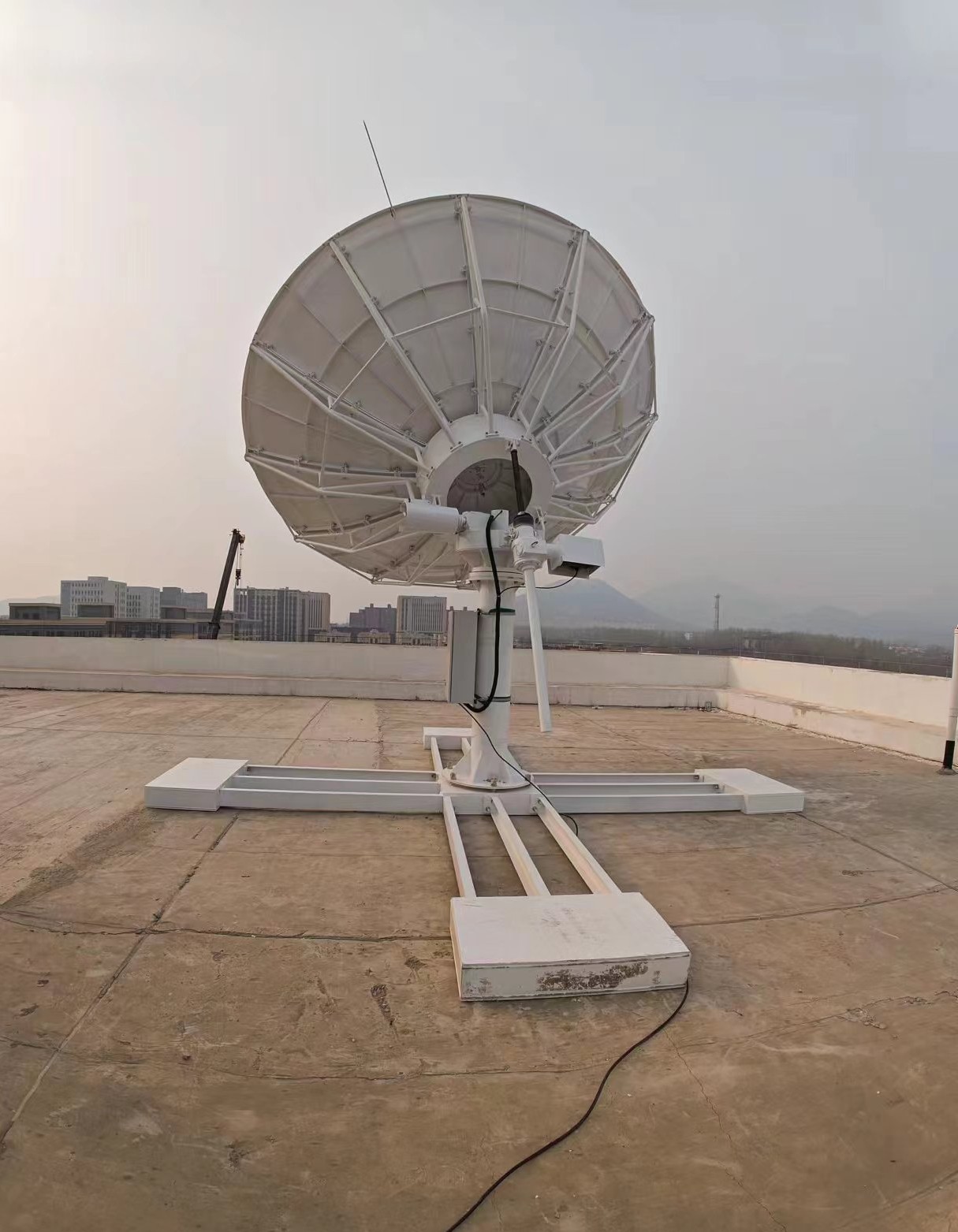

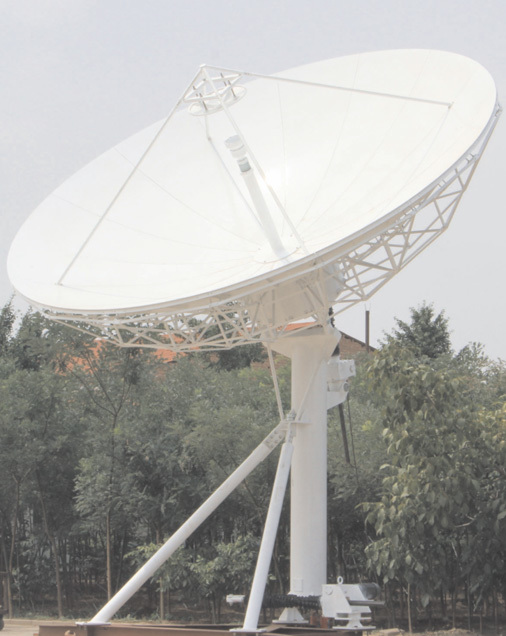

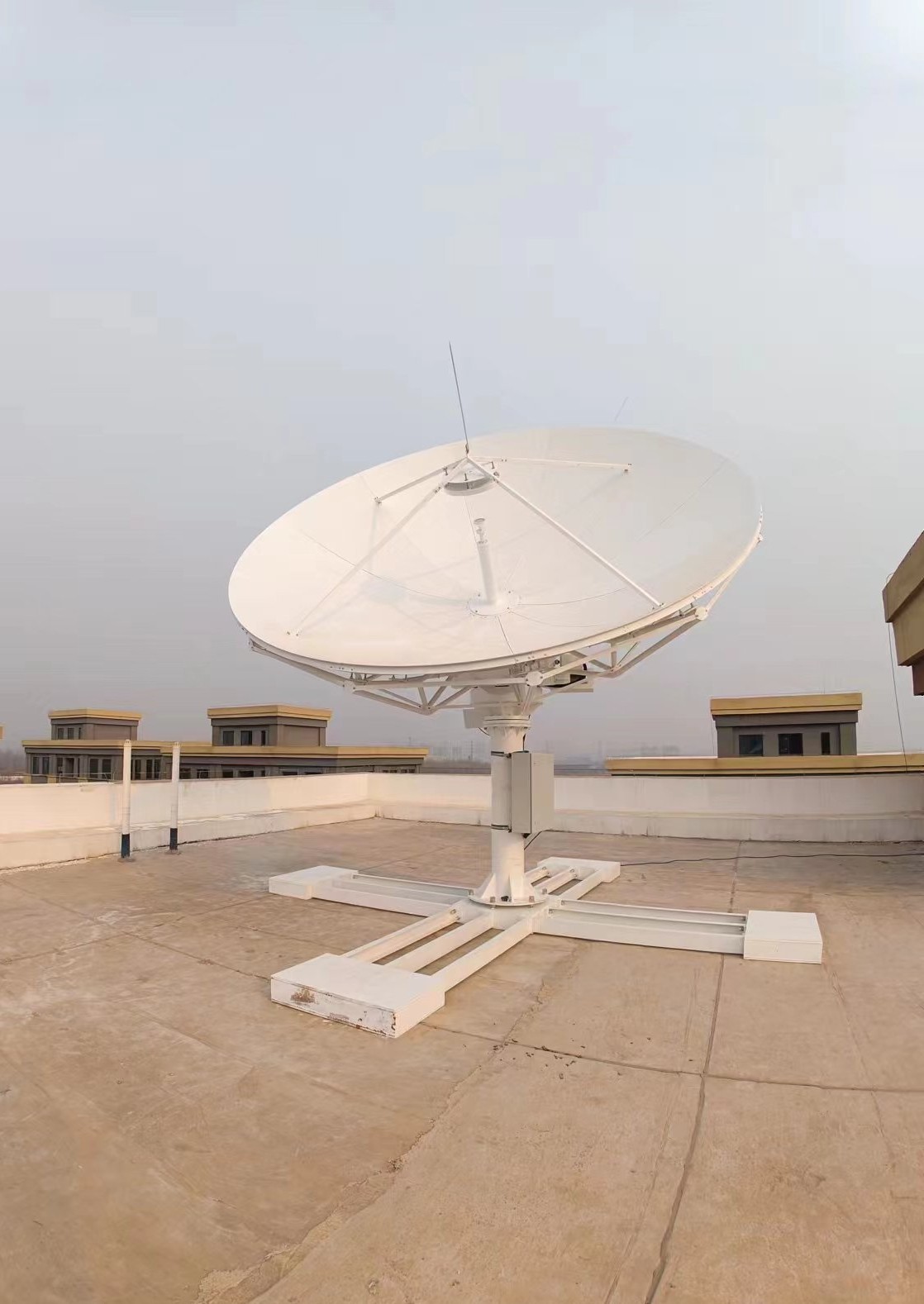

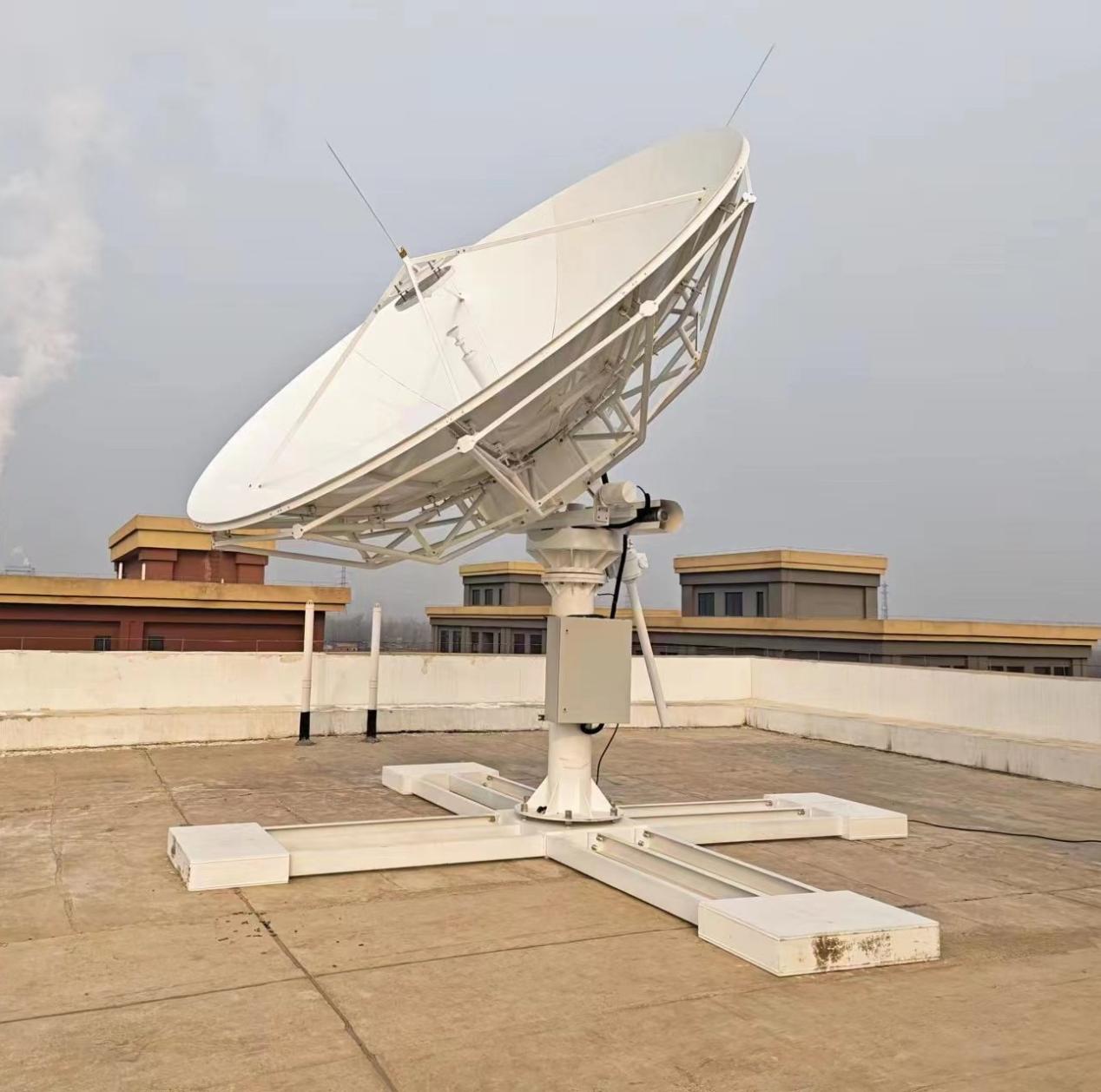

7.3米固定站天线

JP-A7.3M-C/Ku环焦卫星通信天线，A—E型桁架式座架，可以实现C或Ku频段接收和发射功能。符合GB/T19001-2008、GIB9001B-2009标准，满足ITU-T、ITU-R有关技术规定和要求。

型号：

商品名称： 7.3米固定站天线

类别：

通信产品

电子邮件：

laicaieven@gmail.com jpxltiffany@gmail.com jpxlKevin@gmail.com

电话：

+86 17710715268 +86 13520785492 +86 13520789471

获取报价

概述

技术特点

采用赋形双反射面天线，具有效率高、旁瓣低、交叉极化隔离度高等良好的电气特性;
线结构设计合理、造型美观、刚强度高、有良好的抗风能力;
口先进的防腐工艺：面板涂覆三防性能良好的锶黄底漆和聚氨酯面漆。钢结构件先进行喷砂喷锌处理，再覆锶黄底漆和聚氨酯面漆。

性能指标

项目		JP-A7.3M-C		JP-A7.3M-Ku
项目		C-Rx	C-Tx	Ku-Rx	Ku-Tx
电气性能	频率 (GHz)	3.40-4.20	5.85-6.65	10.95-12.75	13.75-14.50
	增益(dBi)	≥47.8 + 20lg(f/4)	≥51.3 + 20lg(f/6)	≥57.0 + 20lg(f/6)	≥58.3 + 20lg(f/12)
	驻波（VSWR）	≤1.25:1	≤1.25:1	≤1.25:1	≤1.25:1
	波束宽度 (-3dB)	≤0.73°	≤0.49°	≤0.25°	≤0.21°
	波束宽度(-10dB)	≤1.34°	≤0.89°	≤0.46°	≤0.38°
	噪声温度 (K)	2/4 端口		2/4 端口
	10°仰角	≤46/52		≤57/68
	20°仰角	≤38/44		≤49/59
	30°仰角	≤36/42		≤47/57
	功率容量(kW)		5		1
	接口型式	CPR-229G	CPR-159G/137G	WR-75
	极化形式	线极化或圆极化		线极化
	馈源插损 (dB,含阻发滤波器)	≤0.3/0.4	≤0.3/0.4	≤0.35/0.5	≤0.35/0.5
	端口隔离 (dB)
	收一发	≥85		≥85
	线极化，收收，发发	≥30	≥30	≥30	≥30
	四极化，收收，发发	≥21	≥21
	交叉极化隔离(线极化)	≥35 （轴向）	≥35 （轴向）	≥35 （轴向）	≥35 （轴向）
	轴比(dB)	≤0.9/0.5	≤0.9/0.5
	第一旁瓣(dB)	≤–14	≤–14	≤–14	≤–14
	旁瓣包络(90%以上旁瓣满足该包络要求)	29–25lg (θ) dBi 1°≤θ≤20°
		–3.5dBi 20°＜θ26.3°
		32–25lg(θ) dBi 26.3°＜θ48°
		–10dBi θ>48
机械性能	方位转动范围	±170°		连续
	俯仰转动范围	5°–90°		连续
	极化转动范围	±90°
	面板精度	≤0.5 mm (R.M.S)
	表面涂覆	面板涂覆锶黄底漆和聚氨酯面漆，钢结构件先进行喷砂喷锌处理，再涂覆锶黄底漆和聚氨酯面漆		钢结构件涂覆用漆可选
	重量	6700 kg
环境适应性	工作风速	保精度工作20.8 m/s 降精度工作 28.4 m/s
	收藏风速	35 m/s
	不破坏风速	55 m/s			天线朝天锁定
	温度	–40°C to +60°C(室外) –20°C to +55°C (室内)
	湿度	0%–100%
	地震（生存）	0.3 G’s (水平) 0.15 G’s (垂直)
	太阳辐射	360 BTU/h/ft²
	裹冰	3 cm

设备配置清单

序号	设备名称	设备描述	数量
1	7.3m 天线 JP-A4.5M-C/Ku	主反射体，副反射体及其支撑装置	1
		A-E 半转台式座架	1
		馈	1
		馈源网络	1
	发射馈线	地基模板及预埋件	1
2	可选择的设备	仅包括至天线立柱的俯仰、极化软波导、方位射频关节和矩形波导	1
		LNA /LNB	1
		LNB/功放供电单元	1
		功分/合路器	1
		极化自动调整装置	1
		天线至机房的波导馈线及走线桥架	1
		波导充气机	1
		馈源吹雨器	1
		防鸟器	1
		航空警示灯避雷针和接地线	1
		电源和信号避雷装置	1
		主反射面除冰化雪装置	1
