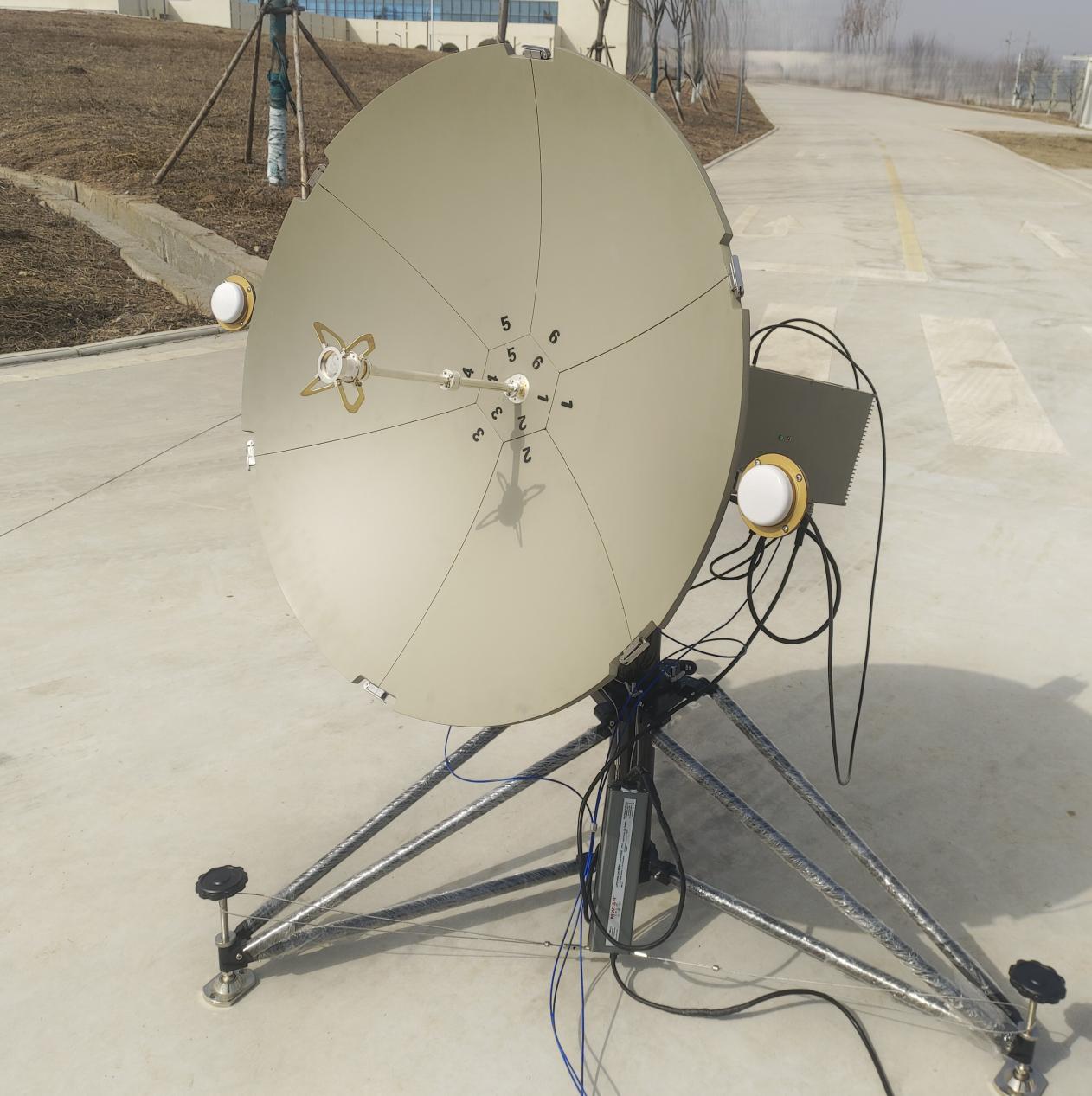

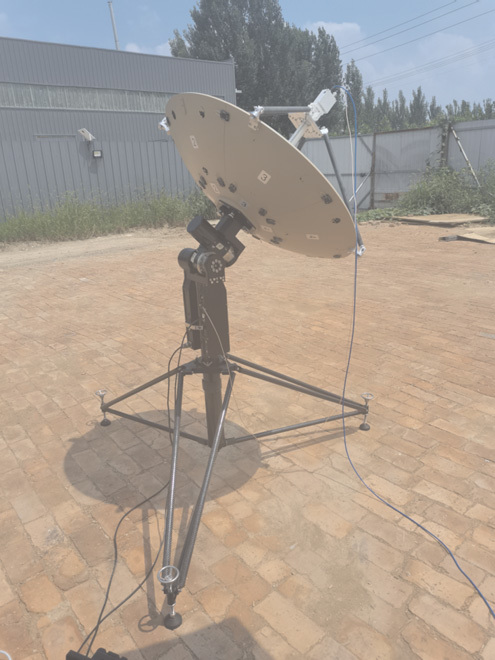

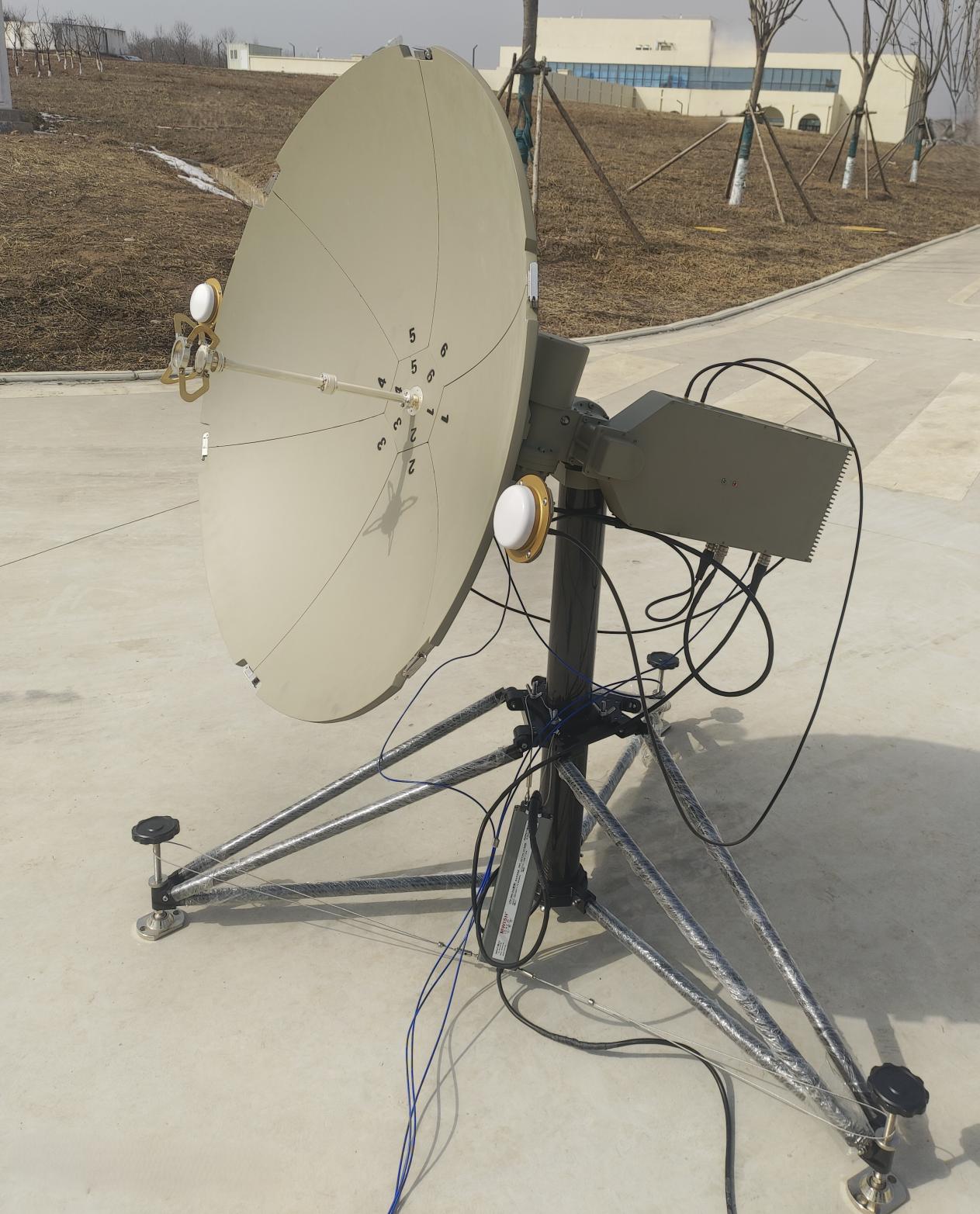

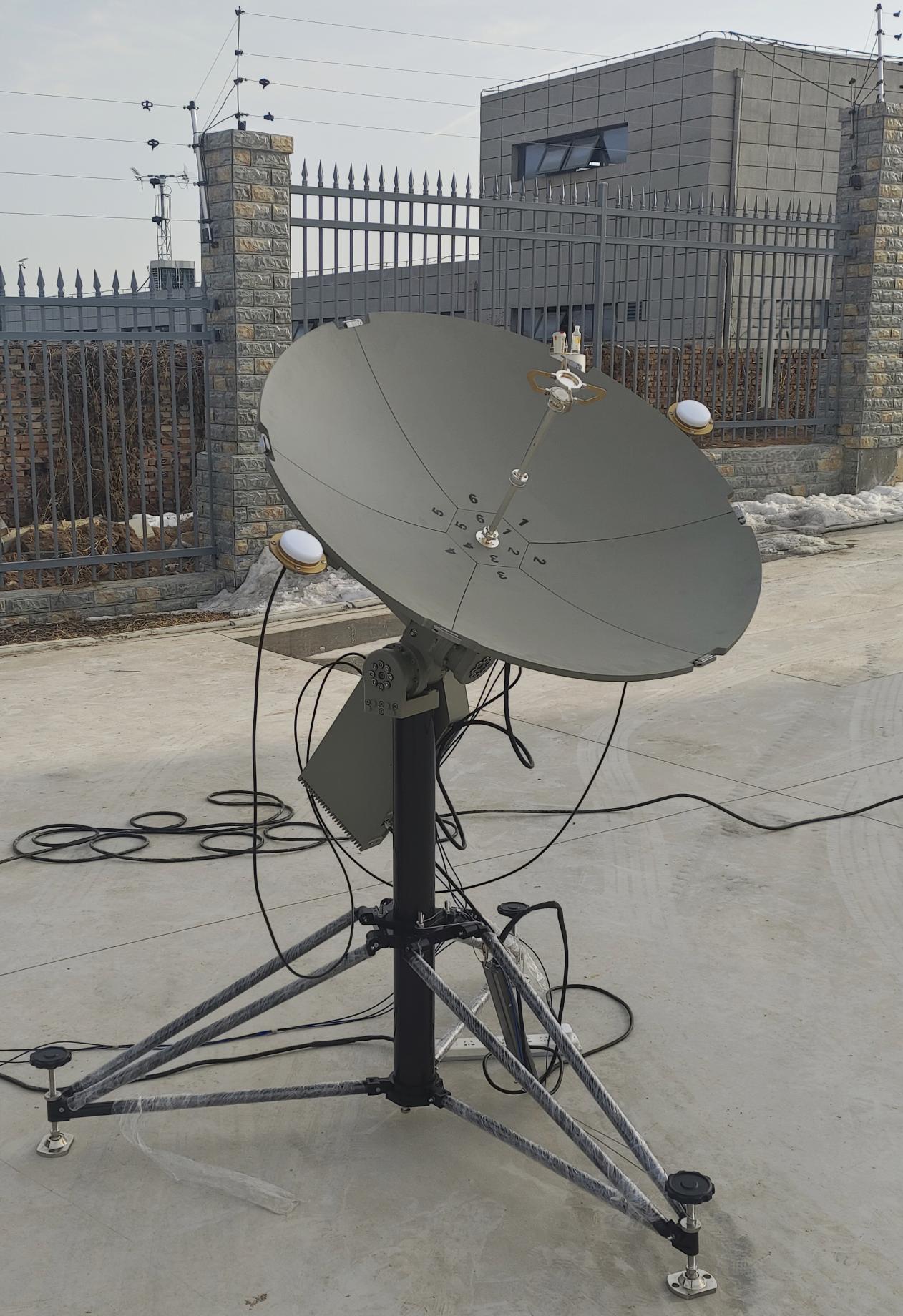

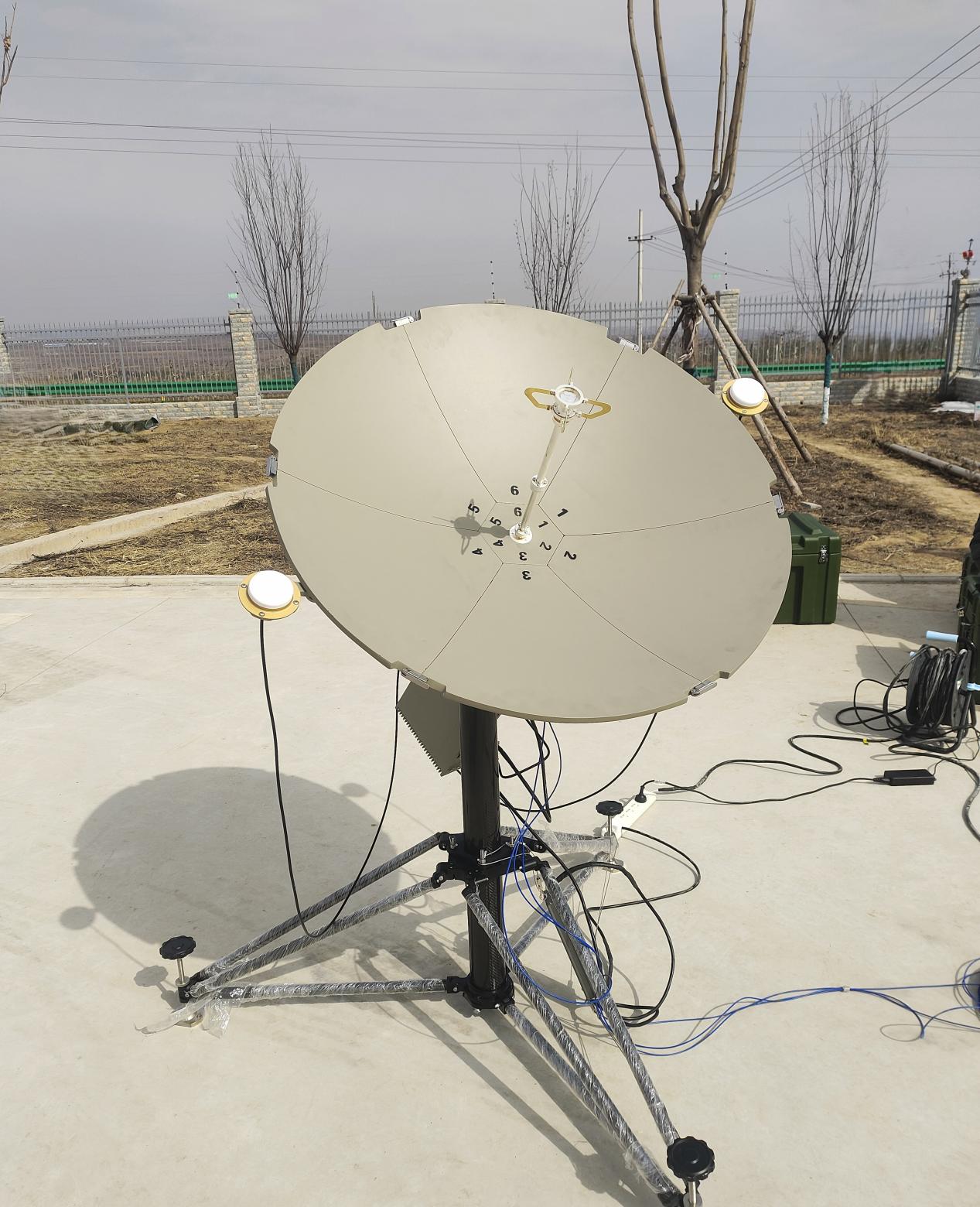

1.0米XY轴自动便携天线

JP-AXY1.0M-Sx型一体化自动便携站，采用了赋形碳纤维面板、高效率SX频段馈源网络，以及高精度XY轴座架形式;具有集成度高、携行方便、人机界面友好、操作简单、业务开通和撤收方便快捷等特点，方便长途运输和长期储存，可单人背负，能适应多种运输工具搭载。

型号：

商品名称： 1.0米XY轴自动便携天线

类别：

通信产品

电子邮件：

laicaieven@gmail.com jpxltiffany@gmail.com jpxlKevin@gmail.com

电话：

+86 17710715268 +86 13520785492 +86 13520789471

获取报价

概述

功能特点

有对S频段卫星信号进行数据跟踪、接收、发射能力；
具有对X频段卫星信号进行数据跟踪、接收、发射能力；
具有全半球自动跟踪接收能力，保证过顶跟踪不丢失目标；
具有手动、匀速(AE)、匀速(XY)、太阳轨道跟踪、静止卫星跟踪、程序跟踪、手动跟踪以及待机等操作模式；
具有卫星轨道预报、星下点轨迹实时显示的功能，口具有较强的自检、状态监测、测试及标校等手段；
具有一体化任务管理和监控管理功能；
具有高精度时统，实现天线时标统一。

技术指标

项目		指标
电性能指标	天线口径	1.0米
	频率(GHz)	S频段：发射：2200MHz~2300MHz；接收：2025MHz~2120MHz；
	频率(GHz)	X频段：发射：7.125GHz~7.250GHz；接收：7.9GHz~9GHz
	S频段增益(dBi)	发射：≥23.5+20lg(f/2.1)(dBi)(f:GHz)；
	S频段增益(dBi)	接收：≥23.0+20lg(f/2.025)(dBi)(f:GHz)
	X频段增益(dBi)	发射：≥35.5+20lg(f/8.0)(dBi)(f:GHz)；
	X频段增益(dBi)	接收：≥35.5+20lg(f/8.0)(dBi)(f:GHz)
	第一副瓣电平	S频段：<-14dB；X频段：<-14dB
	电压驻波比	S频段：≤1.5:1；X频段：≤1.5:1
	轴比	S频段：≤1.5dB；X频段：≤1.5dB
结构指标	转动范围	XY轴：-90~+90°
	角速度	XY轴：≥5°/s
	角加速度	XY轴：≥3°/s²
伺服指标	跟踪俯仰范围	跟踪俯仰角大于等于3°，接收设备过顶无盲区
	跟踪体制	程序引导跟踪
	指向精度	≤0.3dB/5
	XY轴	手动、匀速（AE）、匀速（XY）、太阳轨道跟踪、静止卫星跟踪、程序跟踪、手动跟踪以及待机
环境适应性	工作风速	≤11m/s（压重），生存风速：≤11m/s（压重）
	工作温度	-30℃~55℃（室外）（不含锂电池）
	存储温度	-40℃~+70℃（不含锂电池）
	湿度	0%~95%
	防护等级	IP65
	锂电池容量	25AH
	供电电压	DC24V
	供电时长	≥4h
	充电时长	≤2h
	天线口径	1.0米
