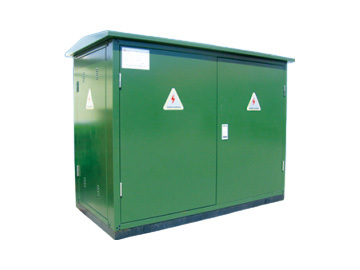

开关型电缆分接箱
型号：
- 商品名称： 开关型电缆分接箱
- 产品描述
-
产品介绍
- 开关型户外电缆分接箱是以六氟化硫负荷开关、真空断路器为核心部件的结构简单、体型轻巧的开关设备，适用于交流50Hz、12kV的电力系统，广泛应用于工业及民用电缆环网及供电末端。特别适用于以下场所：城市居民区配电、小型二次变电站、开闭站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁道、隧道等。
- 该户外电缆分接箱的主开关可选用ABB产SFG型、意大利VEI 产 FLUORC型、国产SF6负荷开关和 真空断路器及断路器配套保护装置(各种弹簧机构真空断路器，如VS1型 、VD4型;各种永磁机构真空断路器，如特瑞德ISM 型，乌克兰BP1 型等),操作方式有手动、电动两种，并可加配 FTU装置，实现四遥功能。

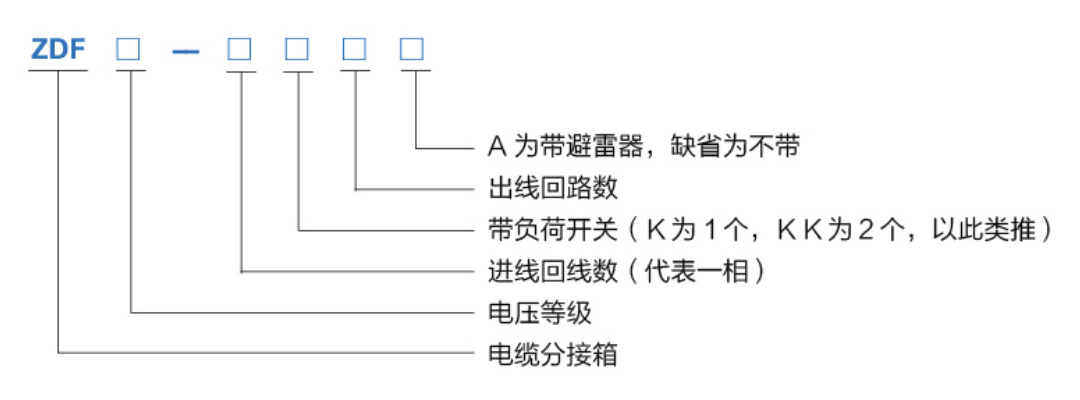

产品型号说明
▲ 母线空气绝缘式SF6负荷开关分接箱
技术参数
额定电压
12kV
额定电流
630A, 1250A
额定热稳定电流（2s）
20kA
额定短路关合电流（峰值）
50kA
额定转换电流
2000A
雷电冲击电压
85kV
工频耐压
48kV
机械寿命
5000次
SF6气体额定压力
0.045MPa
SF6气体年泄漏率
≤0.5%
真空断路器操作机构
弹簧/赫兹
真空断路器开断能力
20/25KA

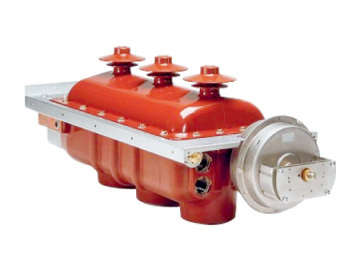

FLN36 SF6负荷开关
FLN48 SF6负荷开关
三工位SF6 负荷开关，有三种工作状态：合闸、分闸、接地(可根据客户需要选用二工位),操作机构具有严格的防止误操作功能;采用SF6 气体作为灭弧介质，充以0.045MPa(20℃)的SF6 气 体，开关外壳可设有断口观察窗;开关带有显示带电状态的电容式带电显示器;操作机构可选电动、手动二种方式，本开关机械寿命长，30年免维护。
- 将带电母线和开关(断路器)整体密封在气箱中，实现整体共箱结构，整体共箱防护等级IP67,可 真 正 实 现洪水短时淹没安全运行。

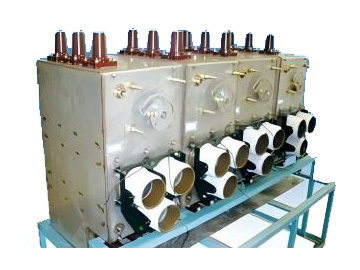

- SF6 气体共箱式结构，动静触头、灭弧室、母线密封在同 一 气箱内，设计免维护寿命30年。
- 具有可靠的机械联锁，并在柜体面板有模拟标识，充分保障操作安全。
- 采用全密封、全绝缘式电缆头连接，并有带电显示功能。
- 母线可扩展，扩展母线为全绝缘、全屏蔽结构，保证不受气候条件影响和免维护。
- 具有负荷开关、负荷开关+熔断器保护和真空断路器保护等最佳组合方案，满足多种进出线回路的需要。
- 采用全封闭式电压互感器取电，给操作机构和 FTU提供电源和电压信号，并保证不间断供电。

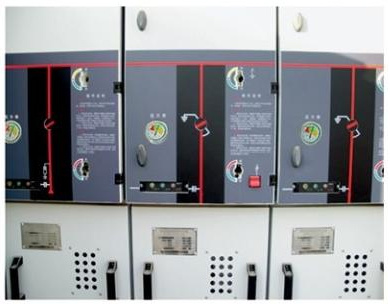

▲ 全封闭全绝缘组合开关柜
▲ 全封闭全绝缘断路器柜
▲ 配熔断器的负荷开关（装配中）

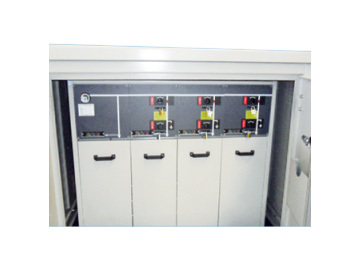

▲ 全封闭全绝缘负荷开关柜
带SF6负荷开关的电缆分接箱结构实例图
单元式六氟化硫户外环网柜是新一代以六氟化硫负荷开关、真空断路器作为主开关而母线采用空气绝缘的、适用于配电自动化的、即紧凑又可扩充的封闭开关设备，具有结构简单、操作灵活、连锁可靠、安装方便等特点。负荷开关分别采用原装进口ABB产 SFG型、意大利VEI产 FLUORC型、优质元件组装的SF6负 荷开关。断路器可采用各种弹簧机构真空断路器，如侧装VS1型 、VD4型;各种永磁机构真空断路器，如特瑞德ISM型，乌克兰BP型，并配套各种断路器保护装置。操作方式有手动、电动两种，并可加配FTU装置，实现四遥功能。
产品特点
外箱体
根据用户使用环境需求，外箱体可根据用户要求采用各种材质、结构，如冷轧板、不锈钢板、彩钢板、覆铝锌板等，外观多种颜色可选择，保证20年不褪色。顶盖倾斜、防雨檐设计，并设有上下通风口，各通风口设置有防尘过滤网，形成自上而下的空气对流，使箱体具有良好的隔热和通风效果;箱体底部有电缆进出线的密封式底板，防止电 缆沟内的潮气进入箱体。
内部单元柜
内部箱体材料全部采用进口优质覆铝锌板或根据用户要求的板材，经CNC 数控设备加工，整体铆接而成;出线根据用户要求多种方式可选择，进出线方便、灵活。
核心部件 - SF6负荷开关、真空断路器

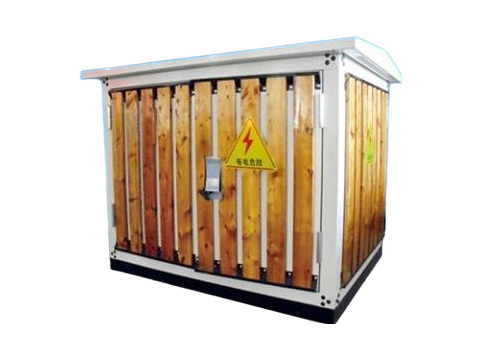

▲ 环保型外箱体

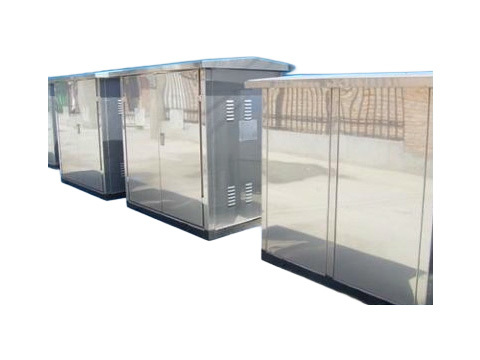

▲ 不锈钢外箱体
SF6 气体绝缘紧凑型金属封闭开关设备采用模块化设计，满足各种终端型和环网型用户的需求。具有结构紧凑、占地面积小、免维护等优点，同时兼具带开关分支箱、户外开闭所等特点。广泛应用于城市居民区配电、小型开闭站、箱式变电站等。
主要特点
免维护、运行安全可靠
SF6 气体整体共箱式结构，箱体采用SUS304L型优质不锈钢经激光焊接成型，并经专用焊接探伤设备检 查后经过各种专业工序加工，充以规定压力的SF6气体。将动静触头、灭弧室、母线密封在同一气箱内。设计免维护寿命30年。
可靠的机械联锁
负荷开关和接地开关具有可靠的机械联锁，强制主开关合闸时接地开关不能置于接地位，并在柜体面板有模拟标识充分保证操作安全。
全密封、全绝缘电缆进出线

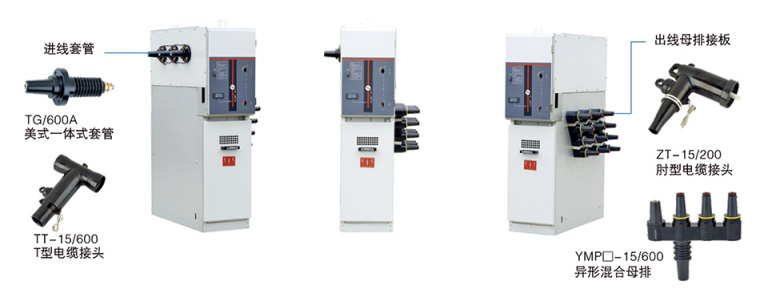

根据用户要求采用欧式或美式套管进出线，并与相应全密封全绝缘式电缆头连接。并有带电显示功能，可准确显示每回路带电状况。
电动操作、FTU
采用专用的电压互感器取电，给操作机构和FTU 提供电源和测量保护电压信号。并安装专用的蓄电池和充电模块保证操作电源和FTU的不间断供电。根据用户需要配套相应功能的FTU装置。
技术参数
